CAN (Controller Area Network) to standard komunikacji szeregowej opracowany przez firmę Bosch w latach 80. XX wieku. Początkowo stworzony dla branży motoryzacyjnej, dziś znajduje zastosowanie również w automatyce przemysłowej. CAN umożliwia efektywną wymianę danych między różnymi jednostkami sterującymi w pojazdach, takimi jak silniki czy systemy hamulcowe. Charakteryzuje się wysoką niezawodnością i odpornością na zakłócenia.
System CAN wykorzystuje ramki danych do przesyłania informacji. Kluczowe elementy tych ramek to: start ramki, identyfikator, kod długości danych, dane właściwe, oraz mechanizmy kontroli błędów. CAN oferuje różne prędkości transmisji, od 125 kbit/s do 1 Mbit/s, a nowsza wersja CAN FD może osiągać nawet 8 Mbit/s.
Najważniejsze informacje:- CAN to półdupleksowy system komunikacji szeregowej
- Stosowany głównie w motoryzacji i automatyce przemysłowej
- Wykorzystuje ramki danych do przesyłania informacji
- Oferuje wysoką niezawodność i odporność na zakłócenia
- CAN FD to ulepszona wersja, umożliwiająca szybszą transmisję i większe pakiety danych
Czym jest CAN (Controller Area Network)?
CAN (Controller Area Network) to zaawansowany protokół komunikacji szeregowej, który umożliwia efektywną wymianę danych między różnymi jednostkami sterującymi w systemach elektronicznych. Bit CAN stanowi fundamentalny element tego protokołu, zapewniając precyzyjną transmisję informacji.
Historia protokołu CAN sięga lat 80. XX wieku, gdy firma Bosch opracowała go z myślą o zastosowaniach w przemyśle motoryzacyjnym. Celem było stworzenie niezawodnego systemu komunikacji między różnymi modułami w pojazdach. Szybko okazało się, że CAN bus ma potencjał wykraczający poza motoryzację.
Podstawowe cechy CAN to:
- Komunikacja szeregowa, półdupleksowa
- Wysoka odporność na zakłócenia elektromagnetyczne
- Możliwość pracy w trudnych warunkach środowiskowych
- Elastyczność w konfiguracji i rozbudowie sieci
Rola bitu w komunikacji CAN
Bit CAN to najmniejsza jednostka informacji w systemie CAN. Reprezentuje on stan logiczny „0" lub „1", co pozwala na kodowanie złożonych komunikatów w formie cyfrowej.
W transmisji danych bity CAN odgrywają kluczową rolę. Tworzą one strukturę ramki CAN, umożliwiając precyzyjne kodowanie informacji, identyfikację nadawcy i odbiorcy, oraz zapewniając integralność przesyłanych danych. Bez odpowiedniego zarządzania bitami, komunikacja w systemie CAN byłaby niemożliwa.
Struktura ramki CAN - kluczowe elementy

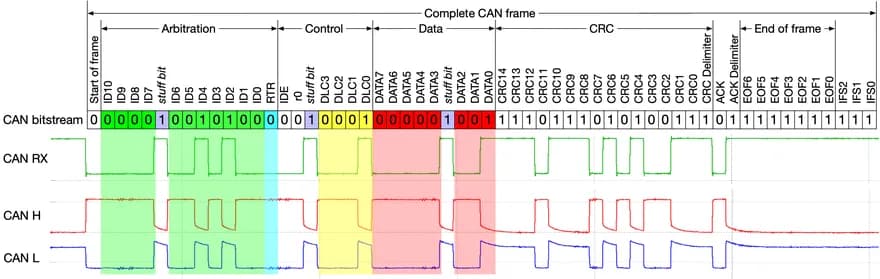

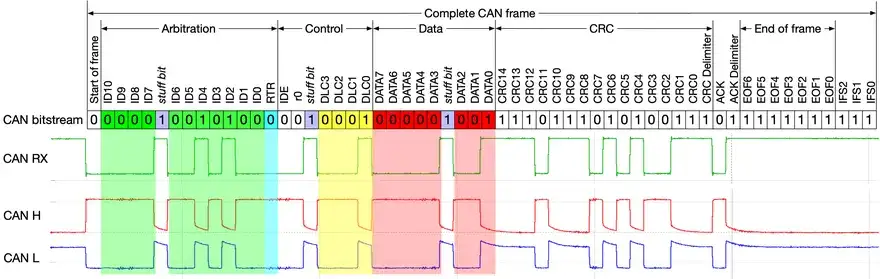

Ramka CAN to podstawowa jednostka transmisji w protokole CAN. Składa się z kilku kluczowych elementów, które zapewniają efektywną i niezawodną komunikację między urządzeniami w sieci.
| Element | Opis |
|---|---|
| Start of Frame (SOF) | Sygnalizuje początek ramki |
| Arbitration Field | Zawiera identyfikator CAN i bit RTR |
| Control Field | Określa długość danych w ramce |
| Data Field | Właściwe dane (0-8 bajtów) |
| CRC Field | Suma kontrolna do weryfikacji integralności |
| ACK Field | Pole potwierdzenia odbioru |

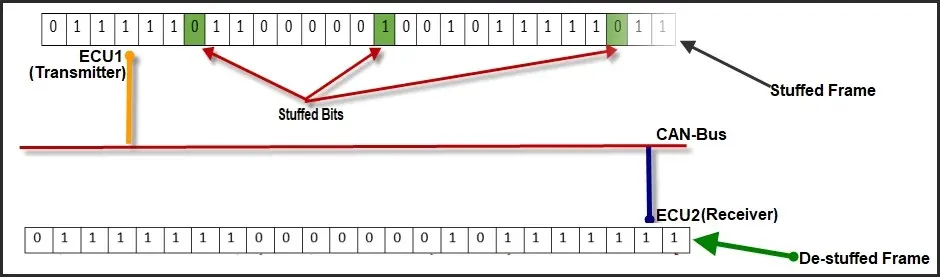

Funkcje poszczególnych bitów w ramce CAN
W polu Start of Frame (SOF), pojedynczy bit CAN sygnalizuje rozpoczęcie transmisji. Ten bit jest kluczowy dla synchronizacji wszystkich urządzeń w sieci, umożliwiając im prawidłowe odczytanie nadchodzącej ramki.
Arbitration Field zawiera identyfikator CAN, który składa się z 11 lub 29 bitów. Te bity określają priorytet ramki i unikalnie identyfikują jej zawartość. Dzięki temu mechanizmowi, kontroler CAN może efektywnie zarządzać ruchem w sieci.
W Data Field, każdy bit CAN niesie cząstkę właściwej informacji. Liczba bitów w tym polu może się różnić, ale zawsze jest wielokrotnością 8 (maksymalnie 64 bity). To elastyczne podejście pozwala na optymalizację transmisji danych w zależności od potrzeb aplikacji.
Czytaj więcej: Jak szybko i bezpiecznie założyć konto na Bitcoin Billionaire: rejestracja krok po kroku
Szybkość transmisji w protokole CAN
Szybkość transmisji w protokole CAN określa, ile bitów CAN można przesłać w ciągu sekundy. Jest to kluczowy parametr wpływający na wydajność całego systemu komunikacji.
Standardowe prędkości transmisji w CAN to:
- 125 kbit/s
- 250 kbit/s
- 500 kbit/s
- 1 Mbit/s
Wybór odpowiedniej szybkości transmisji zależy od wielu czynników. Długość magistrali, liczba węzłów w sieci oraz poziom zakłóceń elektromagnetycznych to kluczowe aspekty wpływające na optymalną prędkość. Inżynierowie muszą znaleźć złoty środek między szybkością a niezawodnością.
Jak szybkość transmisji wpływa na efektywność komunikacji?
Szybkość transmisji ma bezpośredni wpływ na długość magistrali CAN. Przy wyższych prędkościach, maksymalna długość magistrali musi być krótsza, aby zachować integralność sygnału. Na przykład, przy 1 Mbit/s, długość magistrali nie powinna przekraczać 40 metrów, podczas gdy przy 125 kbit/s może sięgać nawet 500 metrów.
Wyższa szybkość transmisji zwiększa przepustowość systemu, ale może też obniżyć jego odporność na zakłócenia. Dlatego w środowiskach o wysokim poziomie szumów elektromagnetycznych często stosuje się niższe prędkości transmisji.
Zastosowania CAN w motoryzacji
CAN znalazł szerokie zastosowanie w przemyśle motoryzacyjnym. Oto główne obszary wykorzystania:
- Sterowanie silnikiem i skrzynią biegów
- Systemy bezpieczeństwa (ABS, ESP)
- Zarządzanie komfortem (klimatyzacja, elektrycznie sterowane szyby)
- Systemy wspomagania kierowcy (ADAS)
- Diagnostyka pokładowa
Zastosowanie protokołu CAN w samochodach przyniosło rewolucję w projektowaniu systemów elektronicznych. Umożliwiło integrację wielu modułów sterujących, co znacznie uprościło architekturę elektryczną pojazdu.
CAN przyczynił się również do zwiększenia niezawodności systemów samochodowych. Dzięki zaawansowanym mechanizmom wykrywania i korekcji błędów, CAN bus zapewnia stabilną komunikację nawet w trudnych warunkach.
Ciekawostka: Poza motoryzacją, protokół CAN znalazł zastosowanie w przemyśle lotniczym, medycynie (np. w sprzęcie do diagnostyki obrazowej), a nawet w systemach sterowania budynkami inteligentnymi.
Ewolucja CAN w nowoczesnych pojazdach
Rozwój systemów opartych na CAN w pojazdach postępuje w zawrotnym tempie. Współczesne samochody mogą zawierać nawet kilkadziesiąt kontrolerów CAN, tworzących złożoną sieć komunikacyjną. Ta ewolucja umożliwiła implementację zaawansowanych funkcji, takich jak autonomiczna jazda czy kompleksowe systemy infotainment.
Integracja CAN z nowymi technologiami, takimi jak Ethernet samochodowy czy bezprzewodowe sieci czujników, otwiera nowe możliwości. Hybryda tych technologii pozwala na jeszcze bardziej zaawansowane i elastyczne rozwiązania w pojazdach.
CAN FD - nowa generacja protokołu
CAN FD (Flexible Data-Rate) to ulepszona wersja standardowego protokołu CAN. Wprowadza on możliwość dynamicznej zmiany szybkości transmisji w trakcie przesyłania ramki oraz zwiększa maksymalny rozmiar pola danych.
| Kryterium | Standardowy CAN | CAN FD |
|---|---|---|
| Maksymalna długość danych | 8 bajtów | 64 bajty |
| Maksymalna szybkość transmisji | 1 Mbit/s | 8 Mbit/s |
| Elastyczność prędkości | Stała w ramce | Zmienna w ramce |
| Kompatybilność wsteczna | - | Częściowa |
Zalety CAN FD w zaawansowanych systemach pojazdowych
Zwiększona przepustowość CAN FD umożliwia szybszą aktualizację oprogramowania pojazdów. Dzięki temu producenci mogą łatwiej wprowadzać nowe funkcje i poprawki bezpieczeństwa, co jest kluczowe w erze samochodów połączonych z internetem.
CAN FD pozwala na bardziej efektywne przesyłanie dużych pakietów danych. Jest to szczególnie istotne w kontekście systemów ADAS, które generują ogromne ilości informacji z czujników i kamer.
Elastyczność CAN FD w zakresie szybkości transmisji przekłada się na optymalizację wykorzystania pasma. Krytyczne dane mogą być przesyłane z wyższą prędkością, podczas gdy mniej istotne informacje mogą wykorzystywać niższe prędkości, co prowadzi do bardziej efektywnego wykorzystania sieci.
Dlaczego CAN jest kluczowy dla komunikacji w pojazdach?
Niezawodność i odporność na zakłócenia to fundamentalne cechy protokołu CAN. Dzięki zaawansowanym mechanizmom detekcji i korekcji błędów, CAN zapewnia stabilną komunikację nawet w warunkach wysokich zakłóceń elektromagnetycznych. To kluczowe w środowisku samochodowym, gdzie występuje wiele źródeł potencjalnych interferencji.
Elastyczność i skalowalność CAN pozwalają na łatwą rozbudowę systemów pojazdów. Dodawanie nowych modułów czy aktualizacja istniejących nie wymaga gruntownej przebudowy architektury elektronicznej, co znacznie upraszcza proces rozwoju i modernizacji pojazdów.
Standaryzacja i kompatybilność CAN ułatwiają integrację komponentów od różnych dostawców. Dzięki temu producenci pojazdów mogą korzystać z szerokiej gamy rozwiązań, co przyspiesza innowacje i redukuje koszty rozwoju.
Przyszłość technologii CAN w motoryzacji
Trendy rozwojowe w technologii CAN skupiają się na zwiększeniu przepustowości i bezpieczeństwa komunikacji. Coraz częściej mówi się o integracji CAN z technologiami takimi jak Ethernet samochodowy czy 5G, co może prowadzić do powstania hybrydowych systemów komunikacyjnych w pojazdach.
Potencjalne nowe zastosowania CAN obejmują zaawansowane systemy autonomicznej jazdy i V2X (Vehicle-to-Everything). Protokół CAN, dzięki swojej niezawodności, może stać się kluczowym elementem w zapewnieniu bezpiecznej komunikacji między pojazdami a infrastrukturą drogową.
CAN: Fundament Nowoczesnej Komunikacji w Pojazdach
Protokół CAN zrewolucjonizował sposób, w jaki urządzenia elektroniczne komunikują się w pojazdach. Od momentu jego wprowadzenia w latach 80., CAN stał się nieodłącznym elementem architektury elektronicznej samochodów, umożliwiając integrację coraz bardziej zaawansowanych systemów.
Kluczową zaletą CAN jest jego niezawodność i odporność na zakłócenia, co czyni go idealnym rozwiązaniem dla wymagającego środowiska motoryzacyjnego. Elastyczność protokołu pozwala na łatwą rozbudowę i modyfikację systemów, co jest nieocenione w dobie szybko rozwijających się technologii samochodowych.
Wraz z wprowadzeniem CAN FD, protokół zyskał nowe możliwości, takie jak zwiększona przepustowość i elastyczność transmisji danych. Te ulepszenia otwierają drogę do implementacji jeszcze bardziej zaawansowanych systemów, w tym technologii autonomicznej jazdy i kompleksowej komunikacji V2X. Przyszłość CAN w motoryzacji zapowiada się obiecująco, z potencjałem do dalszej ewolucji i integracji z nowymi technologiami komunikacyjnymi.
